详细介绍

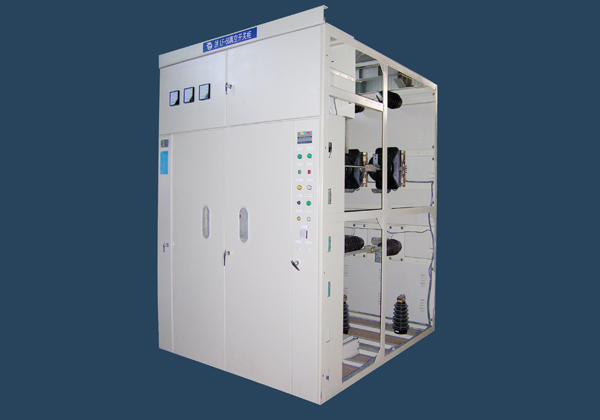

GBC-40.5型高压开关柜适用于三相交流、50Hz额定电压40.5kV单母线电力系统中,作为接受和分配电能之用,并对电路具有控制、保护和测量等功能。当配用真空电路器时,适用于切合电容器组、电炉变压器等频繁操作的场所。
GBC-40.5型高压开关柜按结构型式可分为手车式和固定式两种型式。GBC-40.5型固定式高压开关柜是手车式高压开关柜的派生产品,但固定式高压开关柜无断路器方案。
技术指标:
1、额定电压:40.5kV。
2、额定绝缘水平:1min工频耐受电压 相间、相对地95 kV
隔离断口118 kV;
雷电冲击耐受电压 相间、相对地185 kV
隔离断口215 kV
3、额定电流:630 1250 1600 2000 A。
4、额定短时耐受电流(有效值):25、31.5 kA。
5、额定短时耐受时间:4s
6、额定峰值耐受电流(峰值):63、80 kA。
7、外形尺寸:宽×深×高 1818×2000×2500mm。
应用领域:用于三相交流50Hz、额定电压40.5kV单母线电力系统中,作为接受和分配电能之用,并对电路具有控制、保护和测量等功能。
